Wie werden einadrige, nicht ummantelte Kabel nach EU-Standard in modernen elektrischen Systemen verwendet?

Für die elektrische Verkabelung in Schaltschränken, Verteilertafeln, Maschinen und Gebäudesystemen sind häufig Kabel erforderlich, die effizient durch begrenzte Räume verlegt werden können und gleichzeitig eine stabile elektrische Isolierung und Leitfähigkeit gewährleisten. Im Gegensatz zu Kabeln mit einem zusätzlichen Außenmantel sind einadrige, nicht ummantelte Kabel kompakter konstruiert und eignen sich daher für viele Anwendungen mit fester Verkabelung und internen Verbindungen.

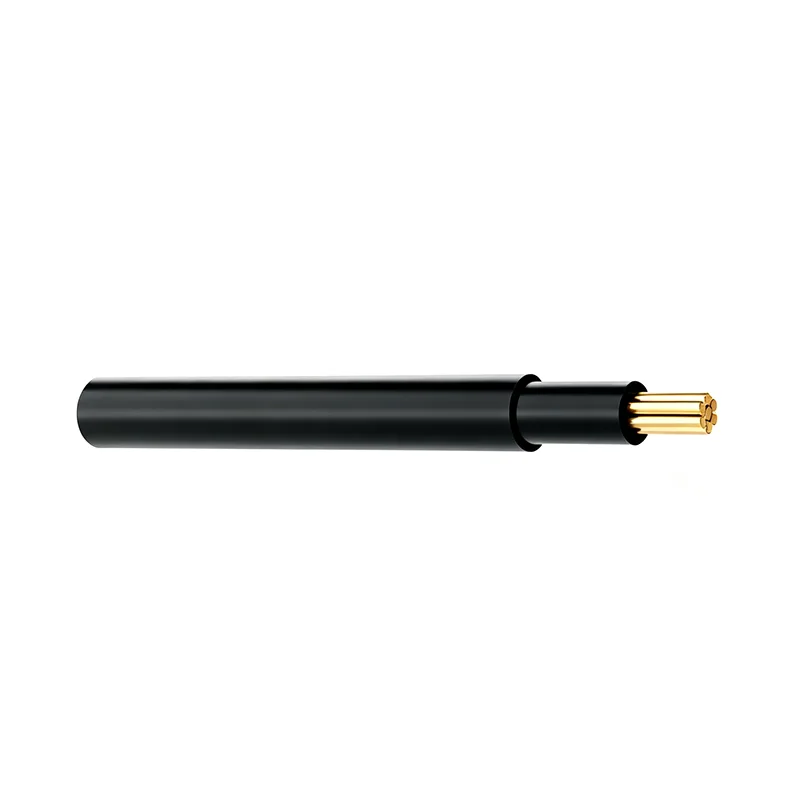

DerEinadrige, nicht ummantelte Kabel nach EU-Standardgeliefert vonLINSHENGsind für elektrische Niederspannungsanwendungen nach europäischem Standard konzipiert. Die Produktpalette verwendet sauerstofffreie Kupferleiter, unterstützt Massiv- und Litzenleiterkonfigurationen und ist mit PVC oder kundenspezifischen Isoliermaterialien erhältlich. Die aktuelle Produktspezifikation umfasst einen Nennspannungsbereich von 450/750 V und Leiterquerschnitte von 1,5 mm² bis 25 mm².

Warum sind einadrige Kabel für die interne Verkabelung nützlich?

Effizientes Routing auf engstem Raum

Schaltschränke und Automatisierungsgeräte enthalten zahlreiche Komponenten, Klemmen, Schalter, Relais und Steuergeräte. Die Verkabelung muss häufig durch enge Kanäle verlaufen und bestimmten Routen zwischen den Komponenten folgen.

Eine einadrige Konstruktion erleichtert die Verlegung und Organisation einzelner Drähte. Installateure können unterschiedliche Leiter entsprechend der Schrankanordnung anordnen, anstatt ein größeres mehradriges Kabel verwenden zu müssen, bei dem einzelne Anschlüsse erforderlich sind.

Klarere elektrische Verbindungen

Einzelne Leiter können separat identifiziert und geführt werden, was die Anschlussarbeiten innerhalb von Verteilern und Schaltschränken vereinfachen kann. Eine ordnungsgemäße Kennzeichnung und organisierte Wegeführung können auch zukünftige Inspektionen und Wartungsarbeiten effizienter machen.

Flexible Konfiguration

Unterschiedliche Stromkreise erfordern möglicherweise unterschiedliche Leitergrößen. Ein einadriges Kabelsortiment mit mehreren Querschnitten ermöglicht es Systementwicklern, die Leitergröße entsprechend den aktuellen Anforderungen, Installationsbedingungen und geltenden elektrischen Vorschriften auszuwählen.

Wo werden diese Kabel häufig eingesetzt?

Elektrische Schaltschränke

Schaltschränke enthalten eine Vielzahl interner elektrischer Anschlüsse. Stromkreise, Steuerkreise, Signalschnittstellen und Komponentenverbindungen erfordern möglicherweise unterschiedliche Leitergrößen und Verlegungswege.

DerEinadrige, nicht ummantelte Kabel nach EU-Standardkann für die interne Schaltschrankverkabelung verwendet werden, wenn die entsprechende Installationsmethode diesen Kabeltyp zulässt. Ihre flexiblen Routing-Eigenschaften können Installateuren dabei helfen, organisierte Verkabelungspfade auf begrenztem Schrankraum zu schaffen.

Verteilertafeln

Verteilertafeln erfordern zuverlässige Verbindungen zwischen eingehendem Strom, Stromkreisschutzgeräten, Klemmenblöcken und ausgehenden Stromkreisen. Für interne Verbindungen können einadrige Leiter verwendet werden, wenn der gewählte Kabeltyp und die Installationsmethode den Anforderungen der elektrischen Anlage entsprechen.

Industrielle Automatisierungsausrüstung

Industriemaschinen enthalten typischerweise Motoren, Sensoren, Steuerungskomponenten, Relais, SPS-Systeme, Schütze und andere elektrische Geräte. Die Verkabelungsanordnung muss der physischen Anordnung dieser Komponenten gerecht werden und gleichzeitig zuverlässige elektrische Verbindungen aufrechterhalten.

LINSHENG-Kabel können für interne elektrische Verbindungen in Automatisierungsgeräten und Produktionsmaschinen verwendet werden, wenn die Kabelspezifikationen für die Betriebsbedingungen geeignet sind.

Elektrische Gebäudesysteme

Einadrige Kabel nach europäischem Standard werden auch in geeigneten Elektroinstallationen für Privathaushalte und Gewerbe verwendet, einschließlich Beleuchtungsstromkreisen, Verteileranschlüssen und fester interner Verkabelung.

Die tatsächliche Anwendung sollte immer durch die geltenden nationalen Installationsvorschriften, den Kabeltyp, die Leitergröße, die Nennspannung, die Installationsumgebung und die erforderliche Schutzmethode bestimmt werden.

Welche elektrischen Parameter sollten Käufer überprüfen?

Die oben genannten Spezifikationen sind als produktspezifische Parameter zu betrachten. Für eine bestimmte Installation sollten Käufer vor der Bestellung den anwendbaren Kabeltyp, die Leiterkonstruktion, das Isoliermaterial, die Temperaturbewertung und die gesetzlichen Anforderungen bestätigen.

Wie wirkt sich die Leitergröße auf die Kabelauswahl aus?

1,5 mm² für kleinere Stromkreise

Die 1,5-mm²-Option hat einen maximalen Leiterwiderstand von 12,1 Ω/km und kann für geeignete Verkabelungsanwendungen mit geringerem Strom in Betracht gezogen werden, bei denen die Installationsanforderungen diese Leitergröße zulassen.

2,5 mm² für allgemeine elektrische Anschlüsse

Die 2,5-mm²-Version hat einen maximalen Leiterwiderstand von 7,41 Ω/km und wird üblicherweise für ein breiteres Spektrum an elektrischen Verbindungsanforderungen in Betracht gezogen. Der tatsächlich zulässige Strom hängt von der Installationsmethode, der Umgebungstemperatur, der Gruppierung, der Isolierung und den geltenden Normen ab.

4 mm² bis 10 mm² für höhere Stromanforderungen

Die Optionen 4 mm², 6 mm² und 10 mm² bieten zunehmend größere Leiterquerschnitte für Anwendungen, die eine höhere Strombelastbarkeit erfordern. Käufer sollten die erforderliche Leitergröße auf der Grundlage der tatsächlichen Last- und Installationsbedingungen berechnen und nicht ausschließlich auf der Grundlage der Nennleistung der Ausrüstung auswählen.

16 mm² und 25 mm² für größere Anschlüsse

Für elektrische Systeme, die größere Leiter erfordern, stehen die Optionen 16 mm² und 25 mm² zur Verfügung. Für diese Anwendungen sollten bei der Kabelauswahl Spannungsabfall, Installationsmethode, Umgebungstemperatur, Leitergruppe und Kurzschlussbedingungen berücksichtigt werden.

Was ist der Unterschied zwischen Massiv- und Litzenleitern?

Massive Leiter

Ein Massivleiter besteht aus einem einzigen leitenden Element. Es kann eine relativ stabile Struktur für feste Verkabelungen bieten und wird üblicherweise dort in Betracht gezogen, wo das Kabel nicht häufig bewegt werden muss.

Die Eignung eines Massivleiters hängt von der Installationsumgebung, den Biegeanforderungen, dem Anschlussdesign und der geltenden Kabelnorm ab.

Litzenleiter

Ein Litzenleiter besteht aus mehreren kleineren Drähten, die zu einem Leiter zusammengefasst sind. Diese Konstruktion bietet im Allgemeinen eine größere Flexibilität als ein massiver Leiter mit der gleichen Querschnittsfläche.

Verseilte Konfigurationen können nützlich sein, wenn die Verkabelung gekrümmt verlaufen muss oder wenn der Installationsraum Flexibilität wichtig macht.

Was ist bei der Installation nicht ummantelter Kabel zu beachten?

Schutz vor mechanischer Beschädigung

Ein nicht ummanteltes Kabel verfügt nicht über den gleichen zusätzlichen mechanischen Schutz wie eine ummantelte Konstruktion. Es sollte daher nur in Anwendungen und an Orten installiert werden, in denen der ausgewählte Kabeltyp zulässig ist und bei Bedarf ausreichender Schutz gewährleistet ist.

Richtige Routenführung

Bei der Kabelführung sollten scharfe Kanten, übermäßiges Biegen, bewegliche Komponenten, übermäßige Wärmequellen und andere Bedingungen vermieden werden, die die Isolierung beschädigen könnten. Im Inneren von Schaltschränken sollten die Leiter so angeordnet sein, dass unnötige mechanische Belastungen vermieden werden.

Angemessene Kündigung

Klemmen, Steckverbinder, Aderendhülsen und andere Anschlusskomponenten sollten mit der Art und dem Querschnitt des Leiters kompatibel sein. Ein schlechter Anschluss kann den Kontaktwiderstand erhöhen und zu örtlicher Erwärmung führen.

Erwägen Sie die Kabelgruppierung

Wenn mehrere belastete Leiter zusammen installiert werden, kann die Wärmeableitung reduziert werden und der zulässige Strom muss möglicherweise angepasst werden. Daher sollten bei der Bestimmung der Strombelastbarkeit Installationsbedingungen und geltende Vorschriften berücksichtigt werden.

Wie wirkt sich die Temperatur auf die Kabelauswahl aus?

Umgebungstemperatur

Die Umgebungstemperatur beeinflusst die thermische Leistung eines Elektrokabels. Ein in einem heißen Schaltschrank installiertes Kabel kann unter anderen Bedingungen betrieben werden als dasselbe Kabel, das in einer kühleren Umgebung installiert ist.

Der angegebene Betriebstemperaturbereich des Kabels sollte mit den tatsächlichen Installationsbedingungen verglichen werden.

Betriebstemperatur des Leiters

Die aktuelle Produktspezifikation sieht einen Betriebstemperaturbereich von -30 °C bis +90 °C vor. Der zulässige Strom und der tatsächliche Temperaturanstieg hängen immer noch von der Installationsmethode und den relevanten elektrischen Anforderungen ab.

Kurzfristige Temperaturbedingungen

Die Produktspezifikation gibt eine kurzfristige Temperaturbeständigkeit von bis zu +250 °C an. Dieser Parameter sollte nicht als Dauerbetriebstemperatur interpretiert werden und muss gemäß der geltenden Kabelnorm und den spezifischen Betriebsbedingungen bewertet werden.

Warum sind europäische Normen für die Kabelbeschaffung wichtig?

Standardisierte Produktanforderungen

Europäische Kabelnormen legen Anforderungen in Bezug auf Leiterkonstruktion, elektrische Eigenschaften, Isolierung, Abmessungen und Prüfung fest. Die Verwendung eines Kabels, das auf der Grundlage der geltenden Norm entwickelt wurde, kann die Produktauswahl für Projekte, die europäische Märkte bedienen, vereinfachen.

Projektdokumentation

Industrieprojekte und Hersteller von Elektrogeräten benötigen möglicherweise technische Dokumentation, um nachzuweisen, dass ausgewählte Komponenten bestimmten Standards und Marktanforderungen entsprechen.

LINSHENG identifiziert EN 60228 und HD 21.13 als anwendbare Normen für sein einadriges Kabelsortiment nach EU-Standard, während CE-, RoHS- und REACH-Konformität je nach Kunden- und Marktanforderungen gewährleistet werden kann.

Es gelten weiterhin marktspezifische Anforderungen

Es sollte nicht automatisch davon ausgegangen werden, dass ein EU-Standardkabel für jede Installation in jedem europäischen Land geeignet ist. Vor der Beschaffung müssen auch nationale Verkabelungsvorschriften, Installationsmethoden, Brandschutzanforderungen, Umgebungsbedingungen und Projektspezifikationen überprüft werden.

Wie sollten Käufer verschiedene Kabellieferanten vergleichen?

Welche Qualitätsprüfungen sind bei einadrigen Kabeln wichtig?

Prüfung des Leiterwiderstands

Mit der Prüfung des Leiterwiderstands können Sie überprüfen, ob der Leiter die angegebenen elektrischen Eigenschaften erfüllt. Ein konstanter Widerstand ist wichtig für eine stabile Stromübertragung und ein vorhersehbares Spannungsabfallverhalten.

Zug- und Dehnungsprüfung

Mit mechanischen Tests lassen sich Leiter- und Isolationseigenschaften bewerten. Zugfestigkeits- und Dehnungsmessungen geben Aufschluss darüber, wie Materialien auf mechanische Beanspruchung reagieren.

Isolationsinspektion

Die Isolierung sollte auf Mängel überprüft werden, die die elektrische Sicherheit beeinträchtigen könnten. Die Inspektion kann Maßprüfungen, Prüfungen des Aussehens und elektrische Prüfungen gemäß der geltenden Produktnorm umfassen.

Aussehensprüfung

Eine visuelle Inspektion hilft dabei, Oberflächenfehler, Maßabweichungen, Druckprobleme oder andere Herstellungsanomalien zu erkennen, bevor das Kabel verpackt und versendet wird.

Wie kann LINSHENG Hersteller von Elektrogeräten unterstützen?

Mehrere Leitergrößen

LINSHENGbietet eine Reihe von Leiterquerschnitten von 1,5 mm² bis 25 mm² und ermöglicht es Geräteherstellern, Elektroinstallateuren und Händlern, je nach Projektanforderungen verschiedene Größen auszuwählen.

OEM-orientierte Versorgung

Hersteller elektrischer Geräte können bestimmte Leiterkonstruktionen, Isoliermaterialien, Farben, Verpackungen, Kennzeichnungen und technische Dokumentationen verlangen. Kundenspezifische Kabelkonfigurationen können je nach Projektanforderungen evaluiert werden.

Anwendungen in mehreren Branchen

DerEinadrige, nicht ummantelte Kabel nach EU-Standardkann für Schaltschränke, Verteilertafeln, industrielle Automatisierungsgeräte, Maschinenverkabelung und geeignete elektrische Installationen im Wohn- oder Gewerbebereich in Betracht gezogen werden.
